Sensolator es una aplicación que permite seguir los valores de contadores y sensores de unidades estacionarias y móviles. Además, permite recibir notificaciones sobre fallos en el trabajo de dispositivos si los valores enviados se diferencian de los intervalos de valores indicados por usted.
Derechos de acceso
Para configurar notificaciones se necesita el derecho de acceso a las unidades Utilizar unidad en tareas, notificaciones, rutas, repetidores.
Para construir gráficas, es necesario tener el derecho Solicitar informes y mensajes a las unidades y el derecho Ver plantillas de informes al recurso que contiene estas unidades.
Para ver el ID único de la unidad hay que tener a las unidades el derecho de acceso Modificar propiedades de conexión (tipo de dispositivo, UID, teléfono, contraseña de acceso, filtro de mensajes).
Para enviar un comando hay que poseer los derechos indicados en sus propiedades y el derecho de acceso al objeto Ejecutar comandos.
Para ver campos personalizados y administrativos se necesitan los derechos de acceso a las unidades Ver campos personalizados y Ver campos administrativos.
Servicios necesarios
Para configurar la recepción de mensajes sobre el cambio de valores de sensores hay que activar el servicio de notificaciones.
Para trabajar con los informes hay que activar el servicio de informes.

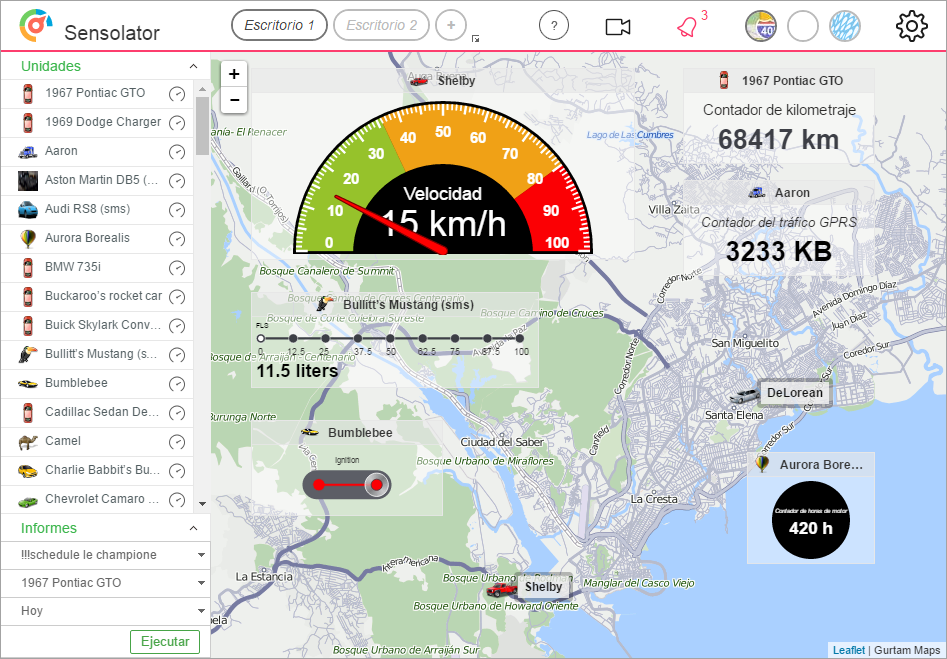

En la interfaz de la aplicación se puede distinguir tres elementos principales: a la izquierda está la lista de unidades y el panel de informes; la parte central la ocupa el escritorio; encima del escritorio y la lista está el panel superior. Ahora vamos a parar en cada uno con más detalles.
Una vez abierta la aplicación por primera vez, a la izquierda se muestra la lista de unidades disponibles y el panel de informes. Cada fila de la lista incluye el nombre de la unidad, su icono y el botón de abrir sus propiedades. Se puede plegar/desplegar la lista por medio del botón correspondiente en su rincón derecho superior. El panel de informes se compone de tres listas desplegables (selección de plantilla, del objeto y del intervalo temporal) y del botón Ejecutar. Se puede plegar/desplegar el panel por medio del botón correspondiente en el rincón derecho superior del panel.
El escritorio ocupa la mayor parte de la pantalla y está destinado para que en él se coloquen sensores de unidades y contadores personalizados.
El panel superior es un bloque donde están:
El panel de informes, como ya se ha mencionado arriba, está ubicado debajo de la lista de unidades. Tiene una estructura parecida a la del panel de informes del sistema de seguimiento. La diferencia es que la solicitud y la revisión de informes sólo están disponibles por unidades y grupos de unidades. Además, a diferencia del panel correspondiente del sistema de seguimiento, aquí no se puede crear plantillas de informes, sino solo se puede utilizar los informes creados en dicho sistema.
Para solicitar un informe usted tiene que escoger una plantilla de informe (creada en el sistema de seguimiento), un objeto (unidad) y un intervalo temporal. En función de un intervalo temporal se puede escoger un día (Hoy, Ayer), un intervalo (Semana, Mes) o indicar otro lapso que le interesa (Personalizado). Siga con apretar el botón Ejecutar.
Un informe se abre en una ventana encima del escritorio. De acuerdo con las propiedades de la plantilla puede contener tablas, gráficas, así como un fragmento del mapa (si los vistos correspondientes están activados en la plantilla del informe). En la parte inferior de la ventana están los botones de navegación por la tabla y los botones principales para gestionar las gráficas. El cambio entre las pestañas del informe se realiza en el encabezamiento de la ventana. Además, aquí mismo están los botones por medio de las que se puede guardar este informe en el formato PDF o XLS. Se puede ocultar la ventana del informe apretando el botón adecuado en el encabezamiento de la ventana. Para volver a abrirla apriete el icono en forma de página situado a la izquierda del botón Ejecutar en el panel de informes.
Para agregar al escritorio un sensor o un contador hace falta apretar el botón Ver propiedades frente a la unidad necesaria. Se abre el diálogo de las propiedades de la unidad donde se muestran su ID único y las últimas coordenadas recibidas, igual que los campos personalizados y administrativos si hay. Debajo hay que elegir el sensor/contador cuyos valores quiere seguir. Al apuntarlo con el cursor aparecen tres botones: rueda dentada (mostrar propiedades), gráfica (mostrar gráfica), chincheta (anclar/desanclar al escritorio). Apriete la chincheta para que la ventana del sensor se coloque en el escritorio.
Usted puede cambiar la ubicación de los sensores y contadores moviéndolos hacia el lugar necesario en el escritorio y cambiar su tamaño arrastrando el rincón derecho inferior de la ventana. Al apuntarse a un sensor/contador en la fila superior de la ventana aparecen los botones de gestionarlos: a la izquierda — mostrar propiedades, modificar la configuración, mostrar la gráfica, enviar un comando; a la derecha — el botón de borrarlos del escritorio.
Además de los sensores/contadores se puede colocar en el escritorio una ventana con el vídeo de la unidad que está siguiendo usted. Para hacerlo, apriete el botón en forma de cámara en el panel superior e indique la dirección URL del vídeo para seguirla.

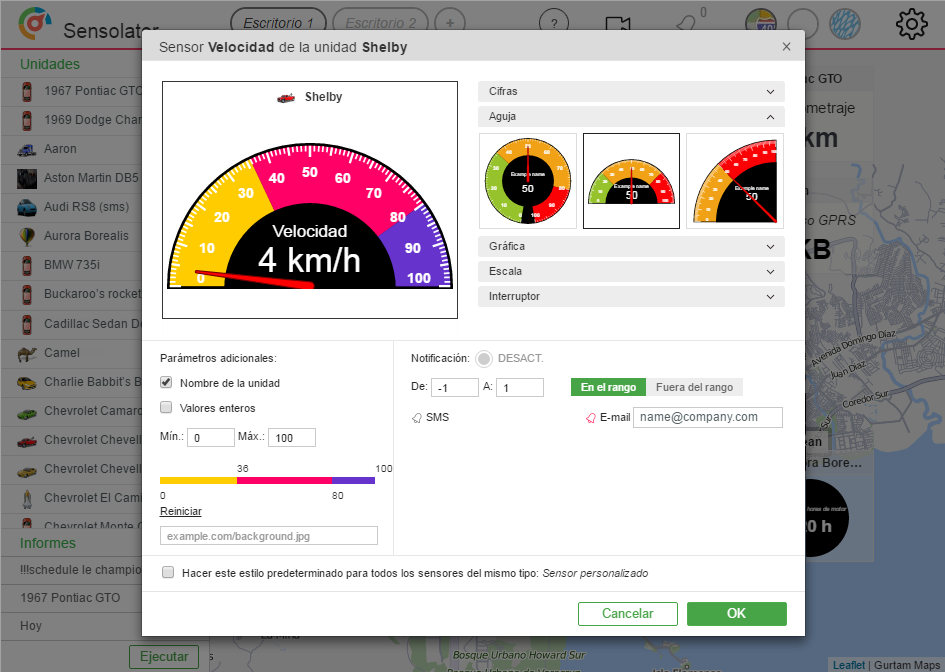

Todos los sensores y contadores tienen el mismo aspecto por defecto. Sin embargo, Sensolator permite cambiarlo. Apriete el botón Mostrar propiedades en el diálogo de propiedades de la unidad y se abrirá el diálogo donde se puede personalizar el sensor/contador, es decir, escoger de las plantillas ofrecidas una que le parece más apropiada para el sensor/contador correspondiente. Son disponibles las siguientes plantillas: cifras (valor digital del sensor/contador), escala con aguja, gráfica, escala horizontal o vertical, interruptor. El campo de vista previa permite ver qué aspecto tendrá en el escritorio el sensor/contador elegido.
En la sección Parámetros adicionales se puede configurar unos parámetros adicionales para cada sensor/contador.
Nombre de la unidad. Si usted quiere que en la ventana del sensor/contador se muestre el nombre de la unidad a que pertenece, hace falta activar este visto. La opción se soporta en todas las plantillas.
Valores enteros. Una vez activado este visto los valores se mostrarán en forma de números enteros (puede aplicarse, por ejemplo, mientras trabajar con los valores de velocidad). La opción está actual para tales plantillas como Cifras, Aguja, Escala.
Valores mín. — máx. La introducción del rango de valores ayuda a hacer la plantilla más visual. Por ejemplo, mientras utilizar la plantilla Gráfica usted recibe valores entre los cuales el valor mínimo es 5 y el valor máximo — 30. Para la gráfica se utiliza por defecto el rango entre 0 y 100 y la gráfica será demasiado pequeña en tal rango. Sin embargo, ajustando el rango correspondiente (de 0 a 30, por ejemplo), usted obtendrá una gráfica con más detalles. Esta opción está actual para las plantillas Aguja, Gráfica, Escala.
Mostrar cuadrícula. Esta opción solo se utiliza para gráficas y permite mostrar/ocultar líneas horizontales/verticales de cuadrícula en la gráfica.
Además, en los parámetros adicionales se puede ajustar el fondo de la ventana del sensor/contador (se soporta cualquier formato gráfico). Para esto hace falta introducir la dirección de la imagen en el campo correspondiente. Esta opción se utiliza para tales plantillas como Cifras, Aguja, Escala, Interruptor.
En la plantilla Interruptor se puede escoger el esquema de colores o introducir el valor de texto del color (en HEX) para el estado activado/desactivado.
En la plantilla Aguja se puede indicar los intervalos de valores en que está dividida la escala y ajustar los colores para cada intervalo.
La aplicación soporta el envío de comandos disponibles en el sistema Wialon. Para enviar un comando haga clic en el botón-triángulo en la fila superior del sensor/contador. Se abrirá una ventana con todos los comandos disponibles. Escoja el comando necesario y haga clic en el botón de enviarlo frente a su nombre. Confirme o cancele su intención en la ventana aparecida.
Sensolator no solo permite realizar seguimiento en línea de los valores de sensores/contadores, sino también seguir los cambios de sus valores por un período determinado (Hoy, Ayer, Semana). Con este objetivo se utilizan en la aplicación las gráficas. En la ventana de una gráfica se puede encontrar también la ventana de activación de notificaciones. Se puede abrir la ventana de los valores para una unidad de varios modos:
Cabe subrayar, que en el último caso usted no puede ver la gráfica de valores por diferentes períodos (ayer, hoy, semana). Es decir, se mostrará la gráfica de valores en tiempo real y al refrescarse la página los valores se anulan y la gráfica vuelve a dibujarse de nuevo.
Al lanzar la aplicación por primera vez, solo está abierto un escritorio — en el panel superior solo está un botón de navegación. Sin embargo, para controlar los valores de sensores/contadores pueden utilizarse hasta 10 escritorios separados. Se agregan por medio del botón Agregar un escritorio. Para la comodidad se puede otorgar su propio nombre a cada escritorio. Para hacerlo hay que abrir uno, volver a hacer clic e introducir el nombre. Para que se guarde el nombre, apriete Enter en el teclado o haga clic en cualquier lugar de la aplicación. El cambio entre los escritorios se realiza por medio del ratón (clic en el nombre del escritorio) o por medio de teclas de acceso rápido (números de 1 a 9) o una combinación de teclas (mantener apretada la tecla Ctrl y apretar la flecha a la izquierda/derecha). Además, por medio del botón correspondiente ubicado al lado del botón de agregar escritorios se puede copiar cualquier escritorio o eliminar los que no se utilizan.

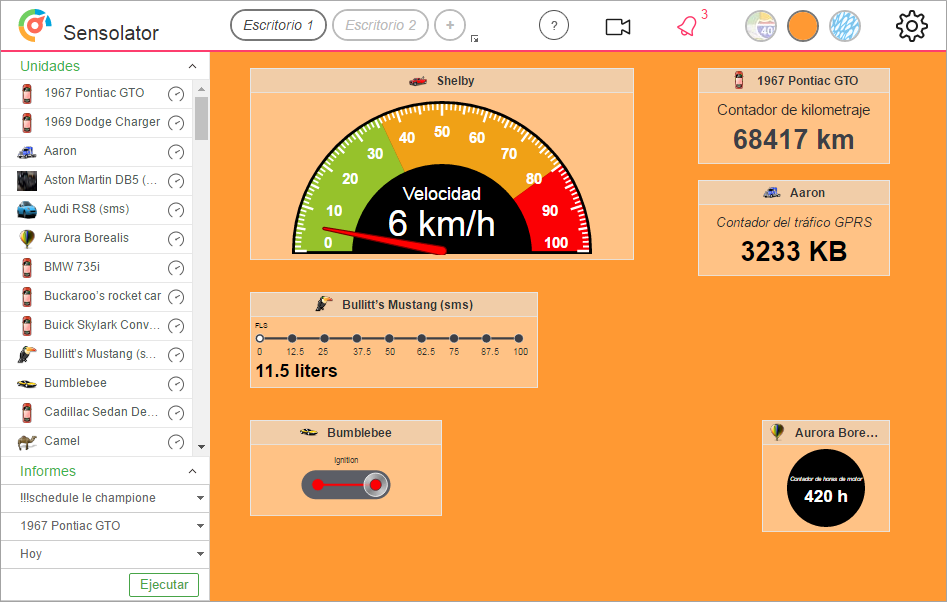

Por defecto está elegido para el escritorio el color blanco. Sin embargo, por medio de los botones correspondientes en el panel superior se puede cambiar el color del fondo o establecer en función del fondo una imagen (indicando su URL) o el mapa Gurtam Maps.
Las notificaciones ayudan a reaccionar rápidamente en caso de cambiarse los valores de sensores. Para recibir notificaciones hay que activarlas, configurar el intervalo de activación e indicar el momento de activarse ellas (dentro o fuera del rango). Luego se escoge el modo de notificar (SMS y/o e-mail) y, según el tipo de conexión elegido por usted, se indica el número de teléfono/e-mail o ambos. Los datos para estos campos se toman de las propiedades del usuario, pero se los puede cambiar manualmente.
Un modo alternativo de indicar el teléfono y el e-mail es apretar el botón en forma de rueda dentada en el rincón derecho del panel superior y llenar los campos correspondientes.
De la recepción de nuevas notificaciones certifica el indicador del panel superior. Si no hay notificaciones, el indicador es gris. Al recibirse una notificación, se hace rojo y tiene a su lado la cantidad de notificaciones.
Otro signo de recibirse una notificación es la reacción de la ventana de sensor/contador en el escritorio o en el diálogo de las propiedades de la unidad. Al recibirse una notificación sobre los cambios de valores de un sensor/contador la ventana correspondiente en el escritorio o en el diálogo de propiedades de unidad obtiene el marco rojo.
Para ver las notificaciones recibidas haga clic en el indicador activo. Aparecerá un cuadro de diálogo con una tabla con los siguientes parámetros: unidad, sensor/contador, tiempo, valor. Por un clic en la fila de una unidad se abre el diálogo donde se puede ver la gráfica de valores de la unidad y la tabla de activaciones de la notificación.
